Solutions de chargement et de déchargement par train et par camion

L’industrie des produits chimiques et industriels est confrontée à divers défis critiques en matière de chargement et de déchargement. De nombreux produits tels que le soufre fondu, le bitume et certains pétroles bruts doivent être manipulés à des températures élevées spécifiques pendant le processus de transfert. Dans les climats extrêmement froids, des bras, équipés de système de chauffage, sont utilisés pour empêcher la solidification du produit. C'est pourquoi tous les bras de chargement et déchargement en dôme et en source WSI sont disponibles en modèle «Heated» disponible avec :

Gainage externe à vapeur ou à huile, ou traçage électrique

Tous les bras WSI sont livrés avec des gaines isolantes personnalisées pour réduire les pertes de chaleur/d'énergie. Les gaines isolantes sont amovibles pour l'inspection/l'entretien. Une isolation revêtue d'aluminium peut également être fournie selon les besoins.

La gamme de bras de chargement ou de déchargement en dôme et en source, équipé de système de chauffage ; de WSI est spécifiquement conçue pour gérer la nature exacte de chaque liquide ou vapeur manipulé dans et hors des camions-citernes, des wagons et des réservoirs de conteneurs ISO. Pour tous les liquides et vapeurs dépendant de la température, WSI dispose d'une solution spécifique pour gérer chaque application en toute sécurité et avec succès.

CARACTÉRISTIQUES

  • Tailles en 3” x 2”, 4” x 3”, 6” x 4” et 8” x 6”
  • Matériaux de construction : Aciers au carbone, Acier inoxydable.
  • Matériau spécial : Super Duplex, 904L SS etc.
  • Bride fendue WL2 à double course ou joints tournants WSS à simple course
  • Joints d’étanchéité en Viton™, Buna hydrogéné, PTFE, etc. pour s'adapter à l'application spécifique
  • Systèmes de détection des fuites des joints tournants
  • Ressort de compression, contrepoids, systèmes de contrôle de l'équilibre pneumatique ou hydraulique
  • Configurations de la station de chargement par le haut et par le bas (poteau de support)
  • Récupération des vapeurs
  • Systèmes de détection de haut niveau
  • Systèmes de purgeVannes de régulationCapteurs de positionCoupleurs et adaptateurs

Tous les bras de chargement et déchargement, équipés de système de chauffage WSI sont conçus et fabriqués dans le cadre de nos systèmes de gestion de la qualité certifiés ISO et conformément au code de tuyauterie de processus ASME B31.3. Tous les bras de chargement et déchargement, équipés de système de chauffage, les bras de déchargement et les ensembles de joints pivotants sont testés hydrauliquement à 100 %. Les tests de ressuage et la radiographie sont effectués conformément aux cahiers des charges requis. Une documentation de fabrication complète et des MTR sont fournis avec chaque bras de chargement et de déchargement, équipé de système de chauffage. La finition de peinture standard pour l'acier au carbone est le grenaillage SA 2 ½ et la finition de peinture polyuréthane RAL 7035. Des cahiers des charges de peinture spécifiques sont également fournies. Si nécessaire, un TPI sera également fourni.

BRAS CE CHARGEMENT ET DE DÉCHARGEMENT EN SOURCE AVEC TRACAGE THERMIQUE ÉLECTRIQUE

Le chargement ou le déchargement par le bas de matériaux hautement visqueux est très difficile. Les produits comme le bitume, l’asphalte, le soufre fondu, etc. sont extrêmement délicats à manipuler. Les bras de chargement et déchargement en source tracés électriques de WSI sont idéaux pour les produits qui nécessitent une perte de chaleur minimale/nulle lors du transfert vers des camions-citernes, des wagons, des réservoirs de conteneurs ISO et où des erreurs de repérage importantes sont probables et où des équipements supplémentaires sont transportés par le bras de chargement et de déchargement en source.

MODÈLES
  • W840 PT Longue portée

DÉTAILS

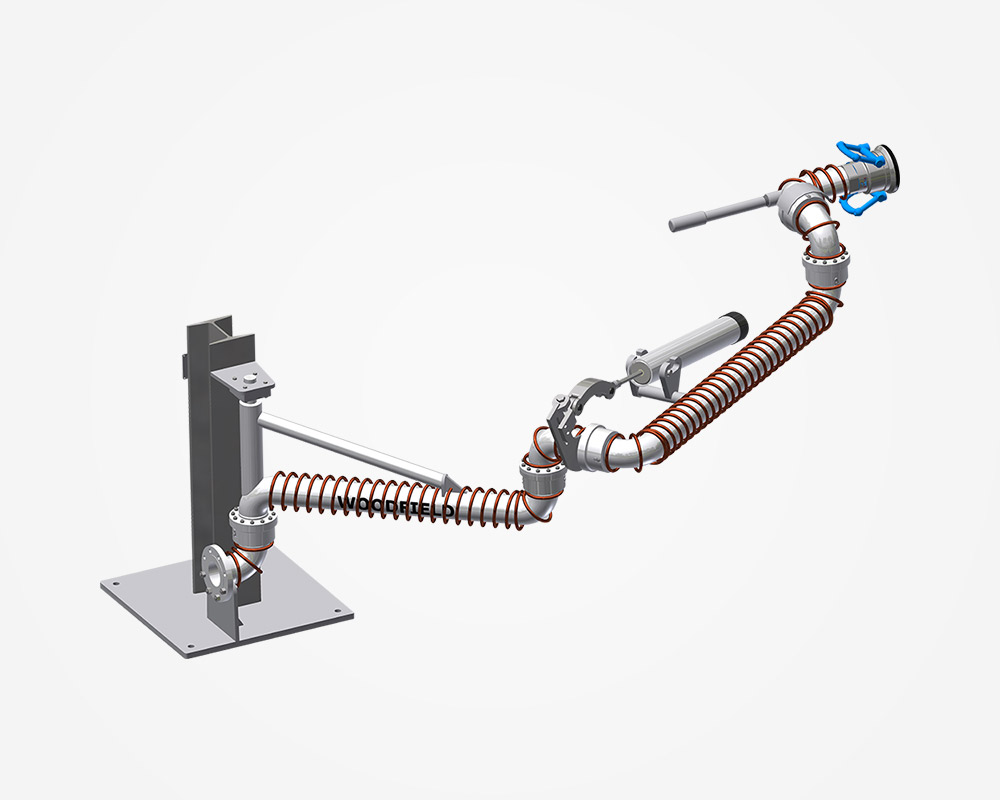

Les bras de chargement en source à longue portée W840-PT avec traçage électrique sont idéaux pour les produits industriels qui nécessitent une perte de chaleur minimale ou nulle pendant le transfert vers les camions-citernes, les wagons et les réservoirs de conteneurs ISO, et lorsque des équipements supplémentaires sont transportés par le bras de chargement.

La plus grande portée du W840-PT et sa capacité à détecter les zones non repérables sont dues à un «bras pivotant soutenu» qui s’étend depuis la colonne montante du poteau de support et auquel est fixé un bras de chargement à portée réduite. La flèche supportée permet une capacité de transport de charge supérieure nécessaire au transport du traçage thermique et de l'isolation. Un joint pivotant à deux plans pour hors-bord de style 70 avec poignée permet un raccord léger et simple au véhicule. Plusieurs formats de raccordement de réservoir sont disponibles. Cahiers des charges de zonage EX si nécessaire

Disponible en tailles

3” x 2”, 4” x 3”, 6” x 4”

CONFIGURATIONS DISPONIBLES

Alimentation latérale vers le haut ou vers le bas à gauche ou à droite, le tout monté sur un poteau de support

Caractéristiques

  • Matériaux de construction : Aciers au carbone, acier inoxydable 304L et 316L Alliages exotiques pour des applications spécialisées, le cas échéant : Acier inoxydable duplex, acier inoxydable super duplex, acier inoxydable 904L, etc.
  • Joints d’étanchéité en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
  • Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
  • Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale, tous sont montés sur un poteau de support.
  • La plage type du mouvement vertical est de +50°/-10°
  • Longueur type de la flèche de 1700 mm, avec pivot primaire et extérieur à 1600 mm. Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.
Voir plus

BRAS CE CHARGEMENT PAR TRACAGE ÉLECTRIQUE EN DÔME

Le chargement par le haut de matériaux hautement visqueux est le plus difficile. Les produits comme le bitume, l’asphalte, le soufre fondu, etc. sont extrêmement délicats à manipuler. Les bras de chargement en dôme tracés électriques de WSI sont idéaux pour les produits qui nécessitent une perte de chaleur minimale ou nulle lors du transfert vers des camions-citernes, des wagons, des conteneurs-citernes ISO et où des erreurs de repérage importantes sont probables et où des équipements supplémentaires sont transportés par le bras de chargement.

MODÈLES
  • W440 PT Longue portée

DÉTAILS

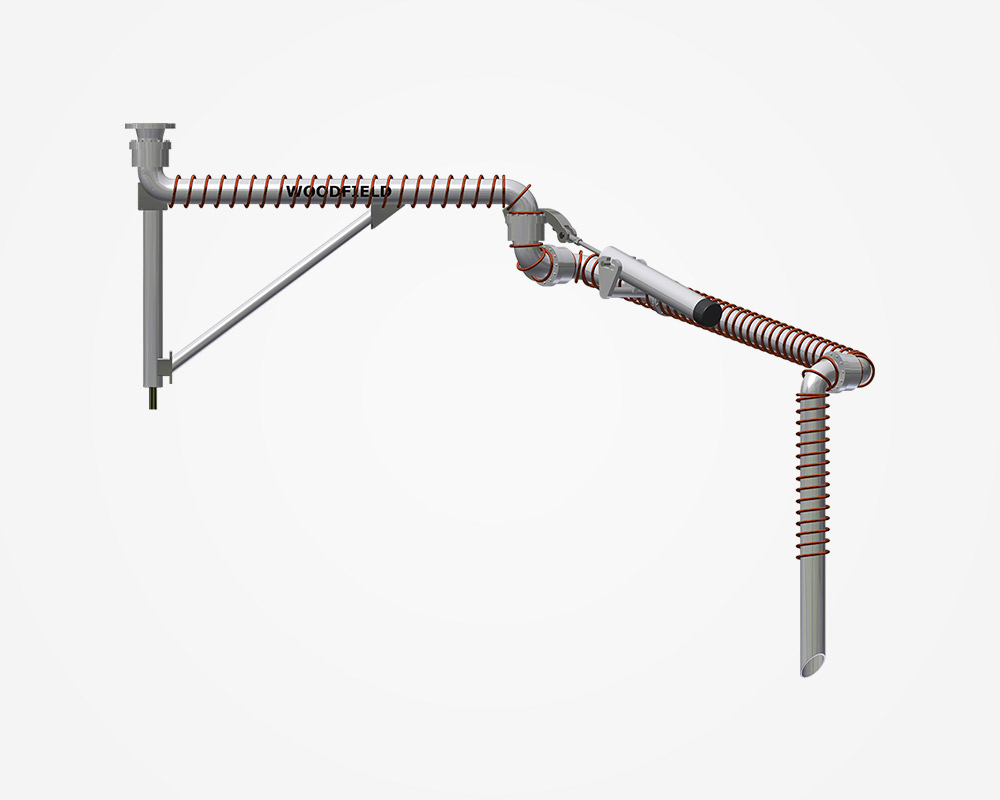

Les bras de chargement en dôme à traçage thermique électrique à longue portée W440-PT sont idéaux pour les produits industriels qui nécessitent une perte de chaleur minimale ou nulle pendant le transfert vers des camions-citernes et des wagons, et où des erreurs de repérage importantes sont probables et où des équipements supplémentaires sont transportés par le bras de chargement.

La plus grande portée du W440-PT et sa capacité à détecter les zones non repérables sont dues à un «bras pivotant soutenu» qui s’étend depuis la colonne montante du poteau de support et auquel est fixé un bras de chargement à portée réduite. La flèche supportée permet une portée encore plus grande et/ou une capacité de charge supérieure nécessaire pour le transport du traçage thermique et de l'isolation. La flèche avec support fournit un plan de rotation supplémentaire et permet au bras de chargement de « suivre » une distance considérable le long de la ligne médiane du camion-citerne, du wagon ou du conteneur-citerne ISO. Plusieurs options de tubes plongeurs disponibles. Traçage électrique de la chaleur selon les cahiers des charges de zonage EX, si nécessaire

Disponible en tailles

3” x 2”, 4” x 3”, 6” x 4” et 8” x 6”

CONFIGURATIONS DISPONIBLES

Alimentation latérale vers le haut ou vers le bas à gauche ou à droite, le tout monté sur un poteau de support

Caractéristiques

  • Matériaux de construction : Aciers au carbone, acier inoxydable 304L et 316L Alliages exotiques pour des applications spécialisées, le cas échéant : Acier inoxydable duplex, acier inoxydable super duplex, acier inoxydable 904L, etc.
  • Bride fendue WL2 à double course ou joints tournants WSS à simple course
  • Joints d’étanchéité en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
  • Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
  • La plage type de mouvement vertical est de +70° en position de stationnement à -20° en position de chargement. La longueur type de la « flèche avec support » est de 2 000 mm, et la plage type de la longueur primaire est de 2 000 à 2 800 mm avec un tube plongeur de 1500mm. Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.
  • Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale, tous sont montés sur un poteau de support.
  • Il existe d’autres systèmes de tubes plongeurs adaptés à l’application spécifique
Voir plus

BRAS CE CHARGEMENT ET DE DÉCHARGEMENT EN SOURCE À DOUBLE GAINE

Les bras de chargement en source de matériaux hautement visqueux constituent les tâches les plus difficiles. Les produits comme le bitume, l’asphalte, le soufre fondu, etc. sont extrêmement délicats à manipuler. Les bras de chargement et de déchargement à fond chemisé de WSI sont idéaux pour les produits qui nécessitent une perte de chaleur minimale ou nulle lors du transfert vers des camions-citernes, des wagons, des conteneurs-citernes ISO et où des erreurs de repérage importantes sont probables et où des équipements supplémentaires sont transportés par le bras de chargement.

MODÈLES
  • W840 PJ Longue portée

DÉTAILS

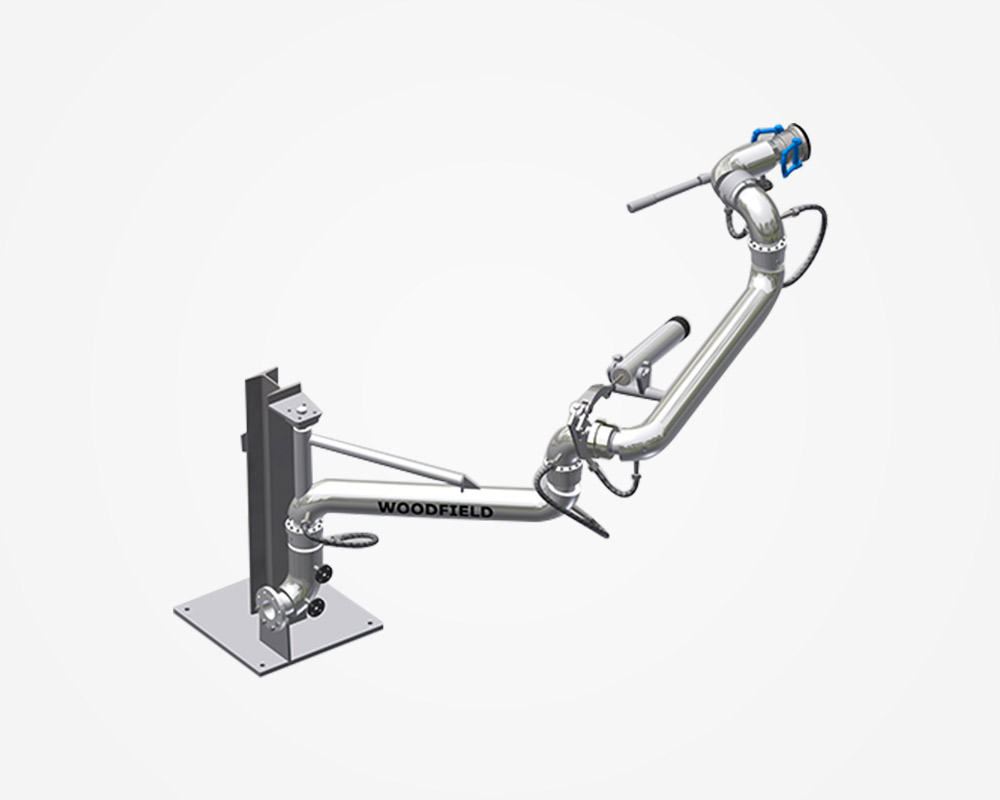

Les bras de chargement en source à longue portée avec chemise à vapeur W840 PJ sont idéaux pour les produits industriels qui nécessitent une perte de chaleur minimale ou nulle lors du transfert vers des camions-citernes, des wagons et des conteneurs ISO, et lorsque des équipements supplémentaires sont transportés par le bras de chargement.

La plus grande portée du W840-PJ et ses importantes capacités de détection des erreurs de repérages sont dues à une «flèche pivotante supportée» qui s’étend depuis le poteau du support et à laquelle un bras de chargement à portée fixe est fixé. La flèche supportée permet une capacité de transport de charge supérieure nécessaire pour le transport de la gaine et de l'isolation à vapeur. Un joint pivotant à deux plans pour hors-bord de style 70 avec poignée permet un raccord léger et simple au véhicule. Plusieurs formats de raccordement de réservoir sont disponibles.

Disponible en tailles

3” x 2”, 4” x 3”, 6” x 4”

CONFIGURATIONS DISPONIBLES

Alimentation latérale vers le haut ou vers le bas à gauche ou à droite, le tout monté sur un poteau de support

Caractéristiques

  • Bride fendue WL2 à double course ou joints tournants WSS à simple course
  • Joints d’étanchéité en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
  • Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
  • Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale, tous sont montés sur un poteau de support.
  • La plage type du mouvement vertical est de +50°/-10°
  • Longueur type de la flèche de 1700 mm, avec pivot primaire et extérieur à 1600 mm. Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.
Voir plus

BRAS DE CHARGEMENT À GAINE SUPÉRIEURE

Le chargement par le haut de matériaux hautement visqueux est le plus difficile. Les produits comme le bitume, l’asphalte, le soufre fondu, etc. sont extrêmement délicats à manipuler. Les bras de chargement en dôme à double gaine de WSI sont idéaux pour les produits qui nécessitent une perte de chaleur minimale ou nulle lors du transfert vers des camions-citernes, des wagons, des conteneurs-citernes ISO et où des erreurs de repérage importantes sont probables et où des équipements supplémentaires sont transportés par le bras de chargement.

MODÈLES
  • W440 PJ Longue portée

DÉTAILS

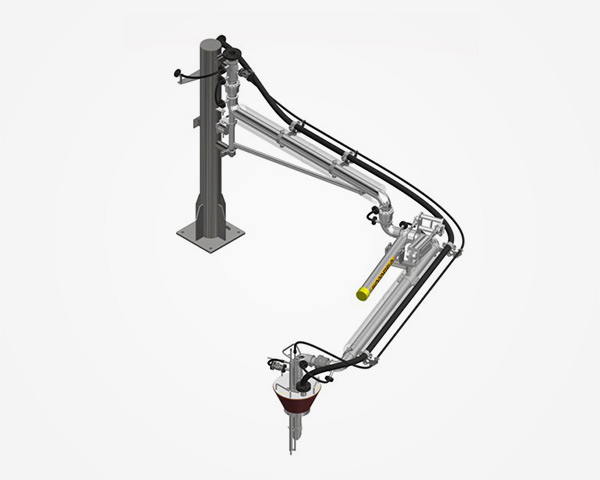

Les bras de chargement en dôme à longue portée avec chemise à vapeur W440 PJ sont idéaux pour les produits industriels qui nécessitent une perte de chaleur minimale ou nulle pendant le transfert vers des camions-citernes et des wagons, et où des erreurs de repérage importantes sont probables et où des équipements supplémentaires sont transportés par le bras de chargement.

La plus grande portée du W440-PJ et sa capacité à détecter les zones non repérables sont dues à un «bras pivotant soutenu» qui s’étend depuis la colonne montante du poteau de support et auquel est fixé un bras de chargement à portée réduite. La flèche supportée permet une portée encore plus grande et/ou une capacité de charge de poids supérieure nécessaire pour le transport de gaines et d'isolations à vapeur. La flèche avec support fournit un plan de rotation supplémentaire et permet au bras de chargement de « suivre » une distance considérable le long de la ligne médiane du camion-citerne, du wagon ou du conteneur-citerne ISO. Plusieurs options de tubes plongeurs disponibles.

Disponible en tailles

3” x 2”, 4” x 3”, 6” x 4” et 8” x 6”

CONFIGURATIONS DISPONIBLES

Alimentation latérale vers le haut ou vers le bas à gauche ou à droite, le tout monté sur un poteau de support

Caractéristiques

  • Matériaux de construction : Aciers au carbone, acier inoxydable 304L et 316L Alliages exotiques pour des applications spécialisées, le cas échéant : Acier inoxydable duplex, acier inoxydable super duplex, acier inoxydable 904L, etc.
  • Bride fendue WL2 à double course ou joints tournants WSS à simple course
  • Joints d’étanchéité en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
  • Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
  • La plage type de mouvement vertical est de +70° en position de stationnement à -20° en position de chargement.
  • La longueur type de la « flèche avec support » est de 2 000 mm, et la plage type de la longueur primaire est de 2 000 à 2 800 mm avec un tube plongeur de 1500mm. Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.
  • Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale, tous sont montés sur un poteau de support.
  • Il existe d’autres systèmes de tubes plongeurs adaptés à l’application spécifique
Voir plus
