Solutions de chargement et de déchargement par train et par camion

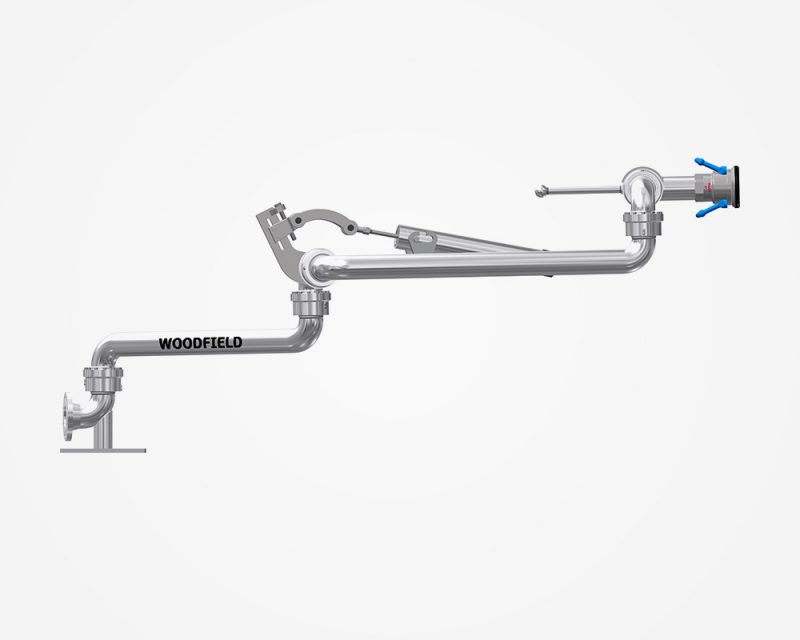

Les bras de chargement en source à longue portée (non supportés) W740 pour produits chimiques et industriels sont idéaux pour le chargement/déchargement de camions-citernes et de wagons. La longue portée permet une plus grande flexibilité en cas de mauvais repérage ou d'obstructions causées par d'autres équipements de wagons et de camions-citernes. La longue portée du W740 et ses importantes capacités i de détection des erreurs de positionnement sont dues à une flèche pivotante qui s'étend « sans support » à partir de la colonne montante du support. Cela fournit un plan ou une rotation supplémentaire et permet au bras de chargement de suivre une distance le long du côté inférieur d'un wagon, ou du côté inférieur et de l'arrière d'un camion-citerne.

Le W740 est doté d'un joint pivotant hors-bord à 2 plans de style 70 avec poignée à l'extrémité extérieure.

Les connexions extérieures sont généralement des coupleurs à bec sec, des raccords à marteau, des coupleurs à came et rainure ou des brides à recouvrement en fonction de l'application. Des raccords de rupture et des systèmes de purge peuvent être intégrés selon les besoins.

Disponible en tailles

2”, 3”, 4” et 6”

CONFIGURATIONS DISPONIBLES

Main gauche ou main droite
Alimentation vers le haut ou vers le bas
Alimentation latérale

Caractéristiques

• Matériaux de construction : Aciers au carbone, aluminium, acier inoxydable 304L, 316L et 904L. Alliages exotiques, acier inoxydable Duplex, acier inoxydable Super Duplex, alliage 20, Monel, Inconel & bien plus.
• Bride fendue WL2 à double course ou joints tournants WSS à simple course
• Joints d’étanchéité en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
• Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
• Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale, tous sont montés sur un poteau de support.
• La plage type du mouvement vertical est de +50°/-10°
• Longueur type de la flèche de 1500 mm, avec pivot primaire et extérieur à 1600 mm. Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.

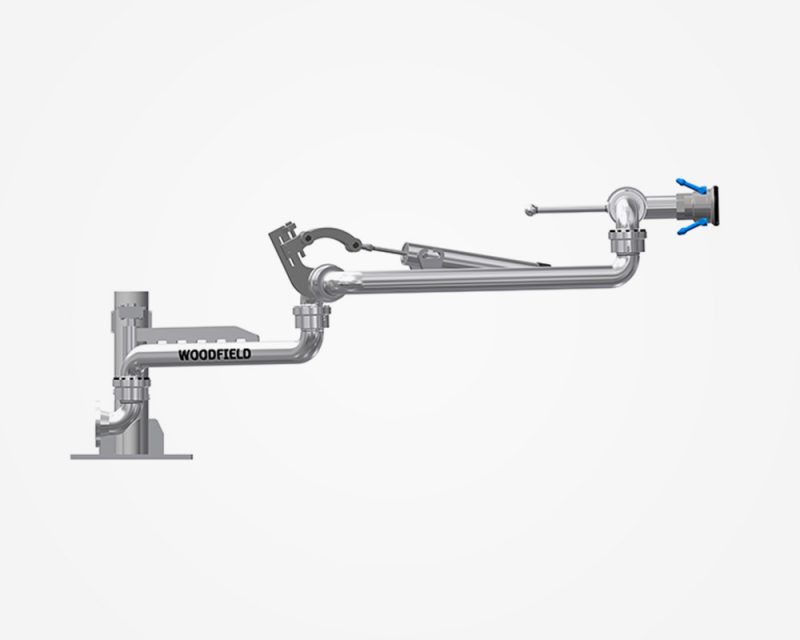

Les bras de chargement en source à longue portée W840 (avec support) pour les produits chimiques et industriels sont idéaux pour le chargement/déchargement de camions-citernes et wagons. La longue portée permet une plus grande flexibilité en cas de mauvais repérage ou d'obstructions causées par d'autres équipements de wagons/camions-citernes. La longue portée du W840 et ses importantes capacités i de détection des erreurs de positionnement sont dues à une flèche pivotante qui s'étend et qui est "avec support" depuis la colonne montante du support. Cela fournit un plan ou une rotation supplémentaire et permet au bras de chargement de supporter davantage de poids supplémentaire et de suivre une distance plus longue du côté inférieur du wagon, ou du côté inférieur et de l'arrière d'un camion-citerne.

Le W840 est équipé d'un joint pivotant Extérieur à 2 plans de Style-70 avec poignée à l'extrémité extérieure.

Les connexions extérieures sont généralement des coupleurs à bec sec, des raccords à marteau, des coupleurs à came et rainure ou des brides à recouvrement en fonction de l'application. Des raccords de rupture et des systèmes de purge peuvent être intégrés selon les besoins.

Disponible en tailles

2”, 3”, 4” et 6”

Caractéristiques

• Matériaux de construction : Aciers au carbone, aluminium, acier inoxydable 304L, 316L et 904L. Alliages exotiques, acier inoxydable Duplex, acier inoxydable Super Duplex, alliage 20, Monel, Inconel & bien plus.
• Bride fendue WL2 à double course ou joints tournants WSS à simple course
• Joints d’étanchéité en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
• Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
• Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale, tous sont montés sur un poteau de support.
• La plage type du mouvement vertical est de +50°/-10°
• Longueur type de la flèche de 1700 mm, avec pivot primaire et extérieur à 1600 mm. Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.

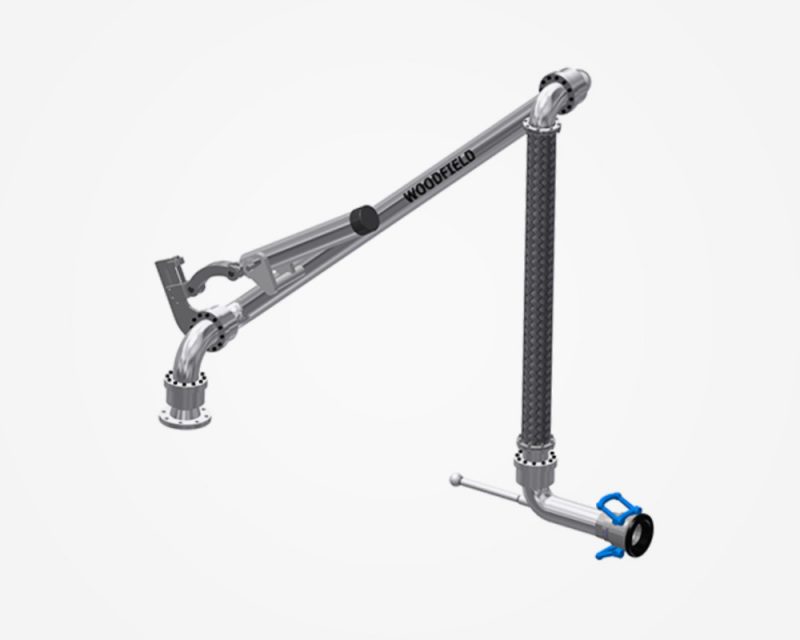

Les bras de chargement en source du cadre W940-H ‘A’ pour les produits chimiques/industriels sont idéaux pour le chargement/déchargement de camions-citernes et wagons. Les bras de chargement/déchargement à cadre "A" sont les mieux adaptés aux voies étroites ou lorsque l'entretien des deux côtés de la voie est nécessaire. Pour les camions-citernes, les bras de chargement/ déchargement en source du cadre en A peuvent également desservir l'arrière du véhicule.

Le W940-H est équipé d’un tube plongeur extensible et d'un raccord pivotant Extérieur à 90° de Style-30 avec poignée à l'extrémité extérieure.

Les raccords extérieurs sont généralement des coupleurs à sec; des unions à marteau ou des coupleurs à came et à rainure selon l'application. Des raccords de rupture et des systèmes de purge peuvent être intégrés selon les besoins.

Disponible en tailles

2”, 3”, 4” et 6”

Caractéristiques

• Matériaux de construction : Aciers au carbone, aluminium, acier inoxydable 304L, 316L et 904L. Alliages exotiques, acier inoxydable Duplex, acier inoxydable Super Duplex, alliage 20, Monel, Inconel & bien plus.
• Bride fendue WL2 à double course ou joints tournants WSS à simple course
• Joints d’étanchéité en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
• Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
• Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale
• La plage type du mouvement vertical est de +60°/+30°
• La longueur primaire type est de 1 500 mm. Le tube plongeur de 1800mm avec un joint pivotant de Style-30 et poignée à l’extrémité extérieure.
• Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.

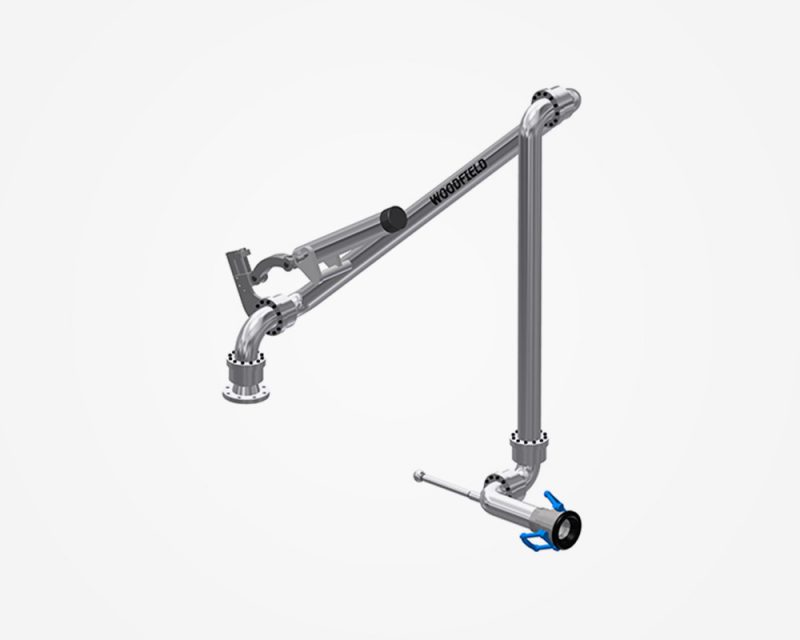

Les bras de chargement en source du cadre W940 ‘A’ pour les produits chimiques/industriels sont idéaux pour le chargement/déchargement de camions-citernes et wagons. Les bras de chargement/déchargement à cadre "A" sont les mieux adaptés aux voies étroites ou lorsque l'entretien des deux côtés de la voie est nécessaire. Pour les camions-citernes, les bras de chargement/ déchargement en source du cadre en A peuvent également desservir l'arrière du véhicule.

Le W940 ‘A’ est équipé d’un tube plongeur solide et un joint pivotant Extérieur de Style-50 à 2 plans avec poignée à l'extrémité extérieure.

Les raccords extérieurs sont généralement des coupleurs à sec; des unions à marteau ou des coupleurs à came et à rainure selon l'application. Des raccords de rupture et des systèmes de purge peuvent être intégrés selon les besoins.

Disponible en tailles

2”, 3”, 4” et 6”

Caractéristiques

• Matériaux de construction : Aciers au carbone, aluminium, acier inoxydable 304L, 316L et 904L. Alliages exotiques, acier inoxydable Duplex, acier inoxydable Super Duplex, alliage 20, Monel, Inconel & bien plus.
• Bride fendue WL2 à double course ou joints tournants WSS à simple course
• Scellés en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
• Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
• Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale
• La plage type du mouvement vertical est de +60°/+30°
• La longueur primaire type est de 1 500 mm. Le tube plongeur de 1800mm avec un joint pivotant de Style-50 et poignée à l’extrémité extérieure.
• Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.

Les bras de chargement en source à longue portée (non supportés) W740 pour produits chimiques et industriels sont idéaux pour le chargement/déchargement de camions-citernes et de wagons. La longue portée permet une plus grande flexibilité en cas de mauvais repérage ou d'obstructions causées par d'autres équipements de wagons et de camions-citernes. La longue portée du W740 et ses importantes capacités i de détection des erreurs de positionnement sont dues à une flèche pivotante qui s'étend « sans support » à partir de la colonne montante du support. Cela fournit un plan ou une rotation supplémentaire et permet au bras de chargement de suivre une distance le long du côté inférieur d'un wagon, ou du côté inférieur et de l'arrière d'un camion-citerne.

Le W740 est doté d'un joint pivotant hors-bord à 2 plans de style 70 avec poignée à l'extrémité extérieure.

Les connexions extérieures sont généralement des coupleurs à bec sec, des raccords à marteau, des coupleurs à came et rainure ou des brides à recouvrement en fonction de l'application. Des raccords de rupture et des systèmes de purge peuvent être intégrés selon les besoins.

Disponible en tailles

2”, 3”, 4” et 6”

Disponible en configuration

gauche ou droite, en alimentation par le haut ou par le bas
et en alimentation latérale

Caractéristiques

• Matériaux de construction : Aciers au carbone, aluminium, acier inoxydable 304L, 316L et 904L. Alliages exotiques, acier inoxydable Duplex, acier inoxydable Super Duplex, alliage 20, Monel, Inconel & bien plus.
• Bride fendue WL2 à double course ou joints tournants WSS à simple course
• Joints d’étanchéité en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
• Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
• Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale, tous sont montés sur un poteau de support.
• La plage type du mouvement vertical est de +50°/-10°
• Longueur type de la flèche de 1500 mm, avec pivot primaire et extérieur à 1600 mm. Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.

Les bras de chargement en source à longue portée W840 (avec support) pour les produits chimiques et industriels sont idéaux pour le chargement/déchargement de camions-citernes et wagons. La longue portée permet une plus grande flexibilité en cas de mauvais repérage ou d'obstructions causées par d'autres équipements de wagons/camions-citernes. La longue portée du W840 et ses importantes capacités i de détection des erreurs de positionnement sont dues à une flèche pivotante qui s'étend et qui est "avec support" depuis la colonne montante du support. Cela fournit un plan ou une rotation supplémentaire et permet au bras de chargement de supporter davantage de poids supplémentaire et de suivre une distance plus longue du côté inférieur du wagon, ou du côté inférieur et de l'arrière d'un camion-citerne.

Le W840 est équipé d'un joint pivotant Extérieur à 2 plans de Style-70 avec poignée à l'extrémité extérieure.

Les connexions extérieures sont généralement des coupleurs à bec sec, des raccords à marteau, des coupleurs à came et rainure ou des brides à recouvrement en fonction de l'application. Des raccords de rupture et des systèmes de purge peuvent être intégrés selon les besoins.

Disponible en tailles

2”, 3”, 4” et 6”

Disponible en configuration

gauche ou droite, en alimentation par le haut ou par le bas
et en alimentation latérale

Caractéristiques

• Matériaux de construction : Aciers au carbone, aluminium, acier inoxydable 304L, 316L et 904L. Alliages exotiques, acier inoxydable Duplex, acier inoxydable Super Duplex, alliage 20, Monel, Inconel & bien plus.
• Bride fendue WL2 à double course ou joints tournants WSS à simple course
• Joints d’étanchéité en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
• Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
• Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale, tous sont montés sur un poteau de support.
• La plage type du mouvement vertical est de +50°/-10°
• Longueur type de la flèche de 1700 mm, avec pivot primaire et extérieur à 1600 mm. Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.

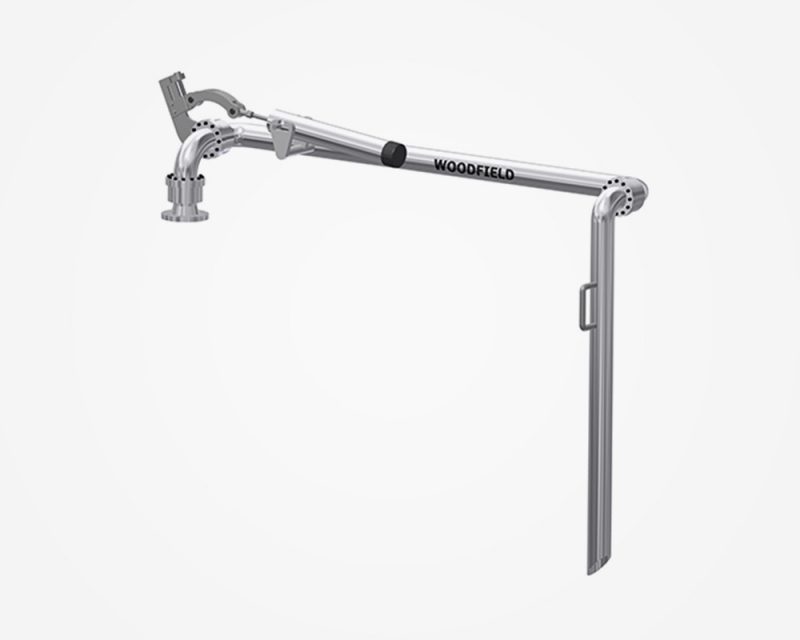

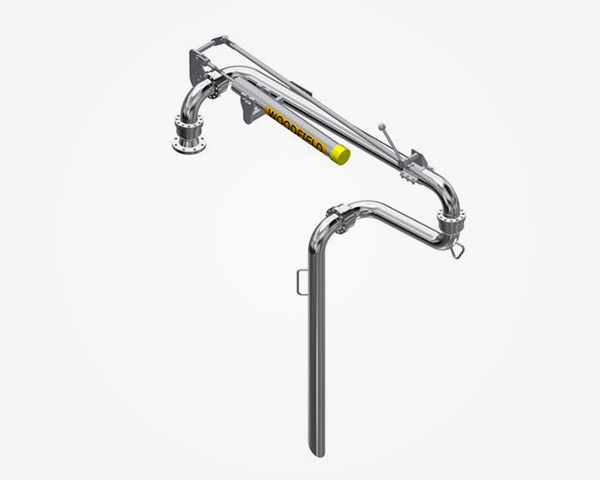

Les bras de chargement en dôme à portée fixe W140 pour applications chimiques et industrielles sont spécialement conçus pour le produit ou la vapeur spécifique qu’ils transfèrent. Idéal pour le chargement de camions-citernes ou de wagons à compartiment unique qui peuvent être repérés (positionnés) avec précision.

Les bras de chargement à portée fixe ont une capacité limitée à accueillir des citernes mal repérées (hors position).

Disponible en tailles

2”, 3”, 4” et 6”

CONFIGURATIONS DISPONIBLES

Main gauche ou main droite
Alimentation vers le haut ou vers le bas
Alimentation latérale

Caractéristiques

• Matériaux de construction : Aciers au carbone, aluminium, acier inoxydable 304L, 316L et 904L. Alliages exotiques, acier inoxydable Duplex, acier inoxydable Super Duplex, alliage 20, Monel, Inconel & bien plus.
• Bride fendue WL2 à double course ou joints tournants WSS à simple course
• Joints d’étanchéité en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
• Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
• Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale
• La plage type de mouvement vertical est de +70° en position de stationnement à -20° en position de chargement
• La plage type de la longueur primaire est de 2 000 mm à 3 000 mm avec un tube plongeur de 1200mm. Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.
• D’autres dispositions de tube plongeur sont disponibles (tuyau et joints pivotant externes) pour les applications de déchargement et en boucle fermée.

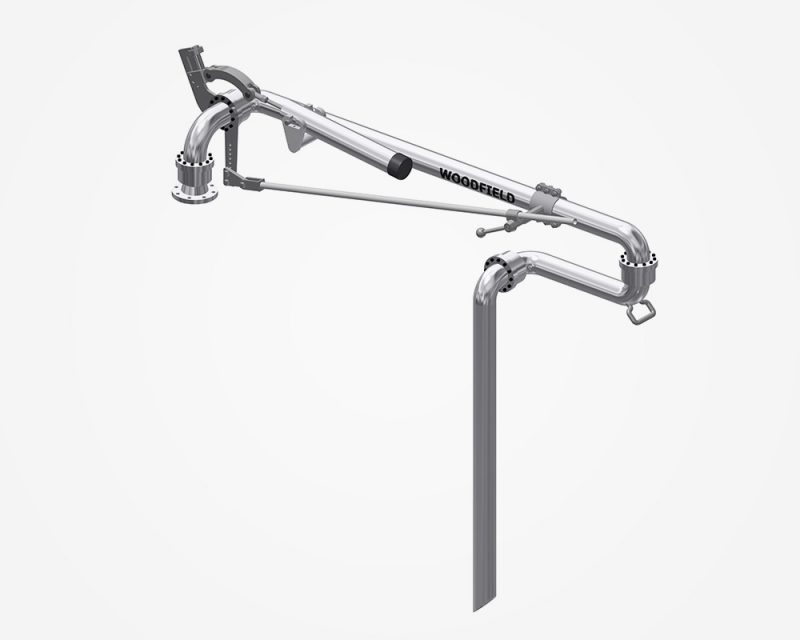

Les bras de chargement en dôme à portée variable W240 pour les produits chimiques et industriels sont idéaux pour le chargement de camions-citernes à un ou plusieurs compartiments, ou de wagons, lorsqu'une petite marge de manœuvre (positionnement) est nécessaire.

Les bras de chargement à portée variable ont un tube secondaire et un joint pivotant supplémentaire qui fournit un plan d'orientation supplémentaire une fois que le tube primaire fixe a été verrouillé en position remplissage.

Disponible en tailles

2”, 3”, 4” et 6”

Disponible en configuration

gauche ou droite, en alimentation par le haut ou par le bas
et en alimentation latérale

Caractéristiques

• Matériaux de construction : Aciers au carbone, aluminium, acier inoxydable 304L, 316L et 904L. Alliages exotiques, acier inoxydable Duplex, acier inoxydable Super Duplex, alliage 20, Monel, Inconel & bien plus.
• Bride fendue WL2 à double course ou joints tournants WSS à simple course.
• Joints d’étanchéité en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
• Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
• Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale
• La plage type de mouvement vertical est de +70° en position de stationnement à -20 en position de chargement
• La plage type de la longueur primaire est de 2 000 mm à 2 500 mm avec un tube plongeur de 1200mm, mais toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.
• D’autres dispositions de tube plongeur sont disponibles pour les applications de déchargement et en boucle fermée.

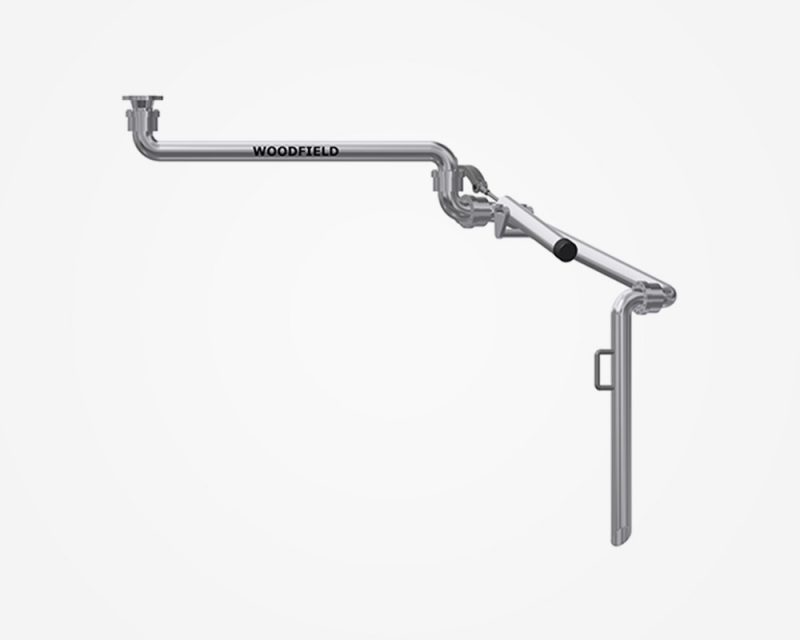

Les bras de chargement en dôme à longue portée W340 pour les produits chimiques/industriels sont idéaux pour le chargement/déchargement de camions-citernes à compartiments multiples sans avoir à déplacer le véhicule, ou pour les endroits où il y a un risque important de repérage, c’est à dire lors du raccordement avec une file de citernes, de wagons attachés. La plus grande portée du W340 et ses capacités importantes de détection des erreurs de positionnement de positionnement sont dues à un « bras pivotant » qui s'étend « sans support » à partir de la colonne montante sur laquelle est fixé un bras de chargement à portée réduite. Cela fournit un plan ou une rotation supplémentaire et permet au bras de chargement de "suivre" une distance considérable le long de la ligne centrale du camion-citerne, du wagon ou du conteneur-citerne ISO.

Disponible en tailles

2”, 3”, 4” et 6”

Disponible en configuration

gauche ou droite, en alimentation par le haut ou par le bas
Alimentation latérale, le tout monté sur un poteau de support

Caractéristiques

• Matériaux de construction : Aciers au carbone, aluminium, acier inoxydable 304L, 316L et 904L. Alliages exotiques, acier inoxydable Duplex, acier inoxydable Super Duplex, alliage 20, Monel, Inconel & bien plus.
• Bride fendue WL2 à double course ou joints tournants WSS à simple course
• Scellés en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
• Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
• Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale, tous sont montés sur un poteau de support.
• La plage type de mouvement vertical est de +70° en position de stationnement à -20° en position de chargement.
• La longueur type de la « flèche » est de 1 500 mm, et la plage type de la longueur primaire est de 2 000 à 2 300 mm avec un tube plongeur de 1500mm. Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.
• D’autres dispositions de tube plongeur sont disponibles pour les applications de déchargement et en boucle fermée.

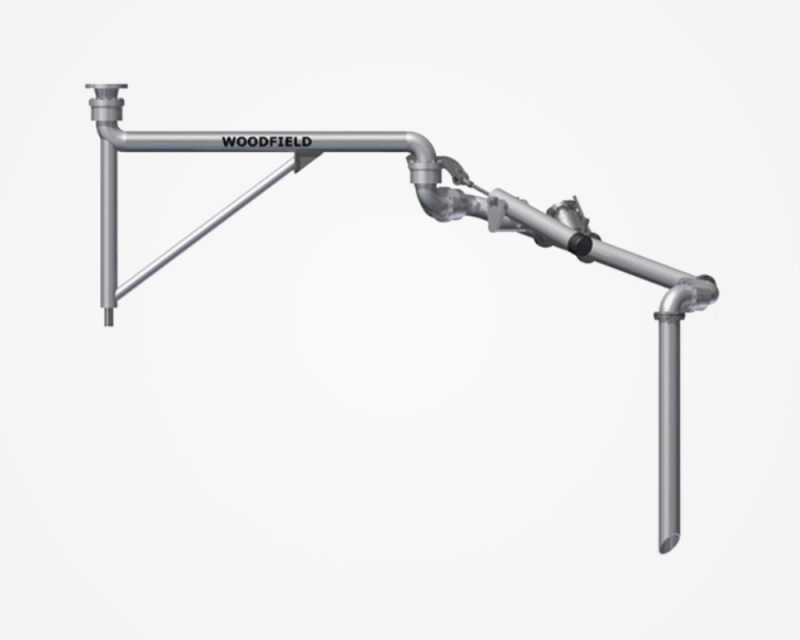

Les bras de chargement en dôme à longue portée W440 pour les produits chimiques et industriels sont idéaux pour le chargement/déchargement de camions-citernes à compartiments multiples sans avoir à déplacer le véhicule, ou pour les endroits où un risque important de repérage, c’est à dire lors du raccordement à une file de wagons-citernes attachés. La plus grande portée du W440 et sa capacité à détecter les zones d'ombre sont dues à un « bras pivotant soutenu » qui s'étend depuis l'élévateur du poteau de support et auquel est fixé un bras de chargement à portée réduite. La flèche supportée permet une portée encore plus longue et/ou une capacité de charge supérieure à un bras de chargement "sans support". La flèche avec support fournit un plan de rotation supplémentaire et permet au bras de chargement de "suivre" une distance considérable le long de la ligne centrale du camion-citerne, du wagon ou du conteneur-citerne ISO.

Disponible en tailles

2”, 3”, 4” et 6”

Disponible en configuration

gauche ou droite, en alimentation par le haut ou par le bas
Alimentation latérale, le tout monté sur un poteau de support

Caractéristiques

• Matériaux de construction : Aciers au carbone, aluminium, acier inoxydable 304L, 316L et 904L. Alliages exotiques, acier inoxydable Duplex, acier inoxydable Super Duplex, alliage 20, Monel, Inconel & bien plus.
• Bride fendue WL2 à double course ou joints tournants WSS à simple course
• Scellés en Viton™, Nitrile, EPDM, PTFE, Kalrez™ etc. selon l’application
• Ressort de compression, contrepoids, systèmes de contrôle de l’équilibre pneumatique ou hydraulique
• Disponible en configuration gauche ou droite, en alimentation par le haut ou par le bas et en alimentation latérale, tous sont montés sur un poteau de support.
• La plage type de mouvement vertical est de +70° en position de stationnement à -20° en position de chargement.
• La longueur type de la « flèche avec support » est de 2 000 mm, et la plage type de la longueur primaire est de 2 000 à 2 800 mm avec un tube plongeur de 1500mm. Toutes les dimensions peuvent être modifiées pour s’adapter à chaque application.
• D’autres dispositions de tube plongeur sont disponibles pour les applications de déchargement et en boucle fermée.
