Решения по погрузке и разгрузке железнодорожных и автомобильных грузов

Химическая промышленность и производство товаров промышленного назначения сталкивается с различными критическими проблемами погрузки и разгрузки. Многие продукты, такие как расплавленная сера, битум и некоторые виды сырой нефти, требуют обработки при определенных высоких температурах в процессе транспортировки. В условиях экстремально холодного климата для предотвращения затвердевания продукта используются рукава с подогревом. Вот почему все верхние и нижние наливные и сливные рукава WSI доступны в модели с подогревом, которая оснащена;

Внешняя паровая или масляная рубашка или электроподогрева трубопровода

Все рукава WSI поставляются со специальными изоляционными кожухами для снижения потерь тепла/энергии. Изоляционные кожухи можно снимать для осмотра/обслуживания. При необходимости может быть также предусмотрена изоляция из алюминия.

Ассортимент подогреваемых сверху и снизу наливных или сливчных рукавов компании WSI специально разработан для работы с конкретными типами жидкостей или паров, перекачиваемых в автоцистерны, железнодорожные вагоны и контейнеры ISO и из них. Для всех жидкостей и паров, зависящих от температуры, у WSI есть специальное решение для безопасного и успешного выполнения каждой задачи.

ОСОБЕННОСТИ

  • Размеры 3” x 2”, 4” x 3”, 6” x 4” и 8” x 6”
  • Конструкционные материалы: Углеродистая сталь, нержавеющая сталь.
  • Специальный материал: Супердуплекс, нержавеющая сталь 904L и т. д.
  • Двухрядные разъемные фланцевые шарнирные соединения WL2 или однорядные шарнирные соединения WSS
  • Уплотнения из Viton™, гидрогенизированного буна, PTFE и т.д. в зависимости от конкретного применения
  • Системы обнаружения утечек в шарнирных соединениях
  • Пружина сжатия, противовес, пневматические или гидравлические системы управления балансом
  • Конфигурации верхней и нижней загрузочной станции (стойка)
  • Улавливание паров
  • Системы обнаружения высокого уровня
  • Системы продувкиРегулирующие клапаныДатчики положенияСоединители и адаптеры

Все наливные и сливные рукава с подогревом WSI спроектированы и изготовлены в соответствии с нашими сертифицированными системами менеджмента качества ISO и в соответствии со стандартами ASME B31.3 «Технологические трубопроводы».
Все наливные рукава с подогревом, сливные рукава и поворотные соединения проходят 100% гидроиспытания. Проведение цветной дефектоскопии и радиографии осуществляется в соответствии с требуемыми спецификациями. К каждому наливному и сливнному рукаву с подогревом прилагается полная производственная документация и технические паспорта. Стандартное лакокрасочное покрытие для углеродистой стали — дробеструйная обработка до степени SA 2 ½ и полиуретановое лакокрасочное покрытие RAL 7035. Также предоставляются конкретные спецификации покраски. При необходимости также будет предоставлена визуализация в трёх плоскостях.

Нижние наливные и сливные рукава с электроподогревом

Наиболее сложной задачей является нижняя загрузка или выгрузка высоковязкого материала. Такие продукты, как битум, асфальт, расплавленная сера и т.д., чрезвычайно сложны в обращении. Нижние наливные и сливные рукава с электрообогревом компании WSI идеально подходят для таких продуктов, которые требуют минимальных или нулевых потерь тепла при перекачке в автоцистерны, железнодорожные вагоны, контейнеры ISO, а также там, где существует значительная вероятность неточного месторасположения, а на нижнем рукаве загрузки и выгрузки установлено дополнительное оборудование.

МОДЕЛЬ
  • W840 PT Система с увеличенной рабочей зоной

ПОДРОБНАЯ ИНФОРМАЦИЯ

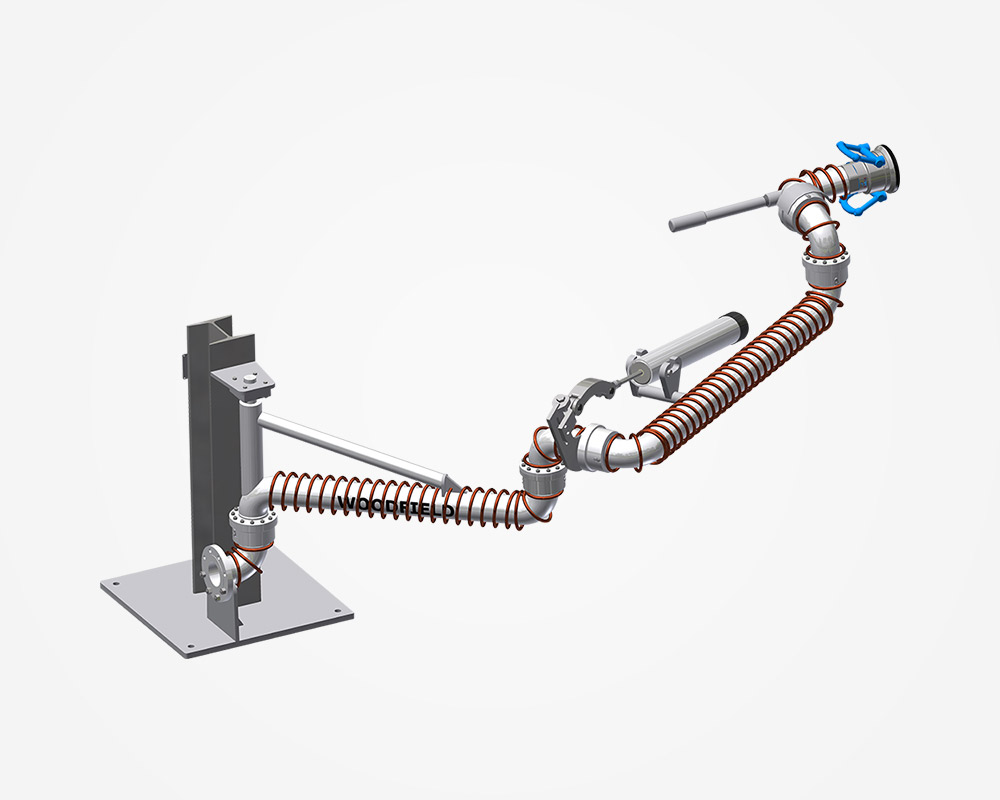

Нижние наливные рукава с электроподогревом большого радиуса действия W840-PT идеально подходят для промышленных продуктов, требующих минимальных или нулевых потерь тепла при перекачке в автоцистерны, железнодорожные вагоны и контейнеры ISO, а также в случаях, когда на рукаве налива перевозится дополнительное оборудование.

Увеличенный радиус действия W840-PT и ее значительная вероятность неточного месторасположенияобусловлены «поддерживаемой поворотной стрелой», которая выступает из подъемной части стойки и к которой прикреплен погрузочный рычаг с фиксированным вылетом. Поддерживаемая стрела обеспечивает превосходную грузоподъемность, необходимую для размещения систем подогрева трубопровода и изоляции. Двухплоскостной шарнир подвесной мотор Style-70 с ручкой обеспечивает легкое и простое соединение с транспортным средством. Доступны различные форматы подключения к резервуару. Предупреждения о взрывоопасных зонах, где это необходимо

ДОСТУПНЫЕ РАЗМЕРЫ

3” x 2”, 4” x 3”, 6” x 4”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача все установлено на стойке

ОСОБЕННОСТИ

  • ККонструкционные материалы: Углеродистые стали, нержавеющие стали 304L и 316L, сплавы с редкими добавками для конкретных областей применения, если применимо: дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, нержавеющая сталь 904L и т. п.
  • Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
  • Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
  • Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку, все из которых закрепляются на стояке.
  • Типичный диапазон перемещения по вертикали составляет +50°/-10°.
  • Длина стрелы обычно составляет 1700 мм, длина с основным и внешним поворотным соединением — 1600 мм. Все размеры могут быть изменены в соответствии с конкретными областями применения.
Показать больше

Верхние наливные рукава с электроподогревом

Наибольшую сложность представляет верхняя загрузка высоковязкого материала. Такие продукты, как битум, асфальт, расплавленная сера и т.д., чрезвычайно сложны в обращении. Электрические рукава верхнего налива WSI идеально подходят для таких продуктов, которые требуют минимальных или нулевых потерь тепла при перекачке в автоцистерны, железнодорожные вагоны, контейнеры ISO, а также там, где значительная вероятность неточного месторасположения и на наливном рукаве установлено дополнительное оборудование.

МОДЕЛЬ
  • W440 PT Система с увеличенной рабочей зоной

ПОДРОБНАЯ ИНФОРМАЦИЯ

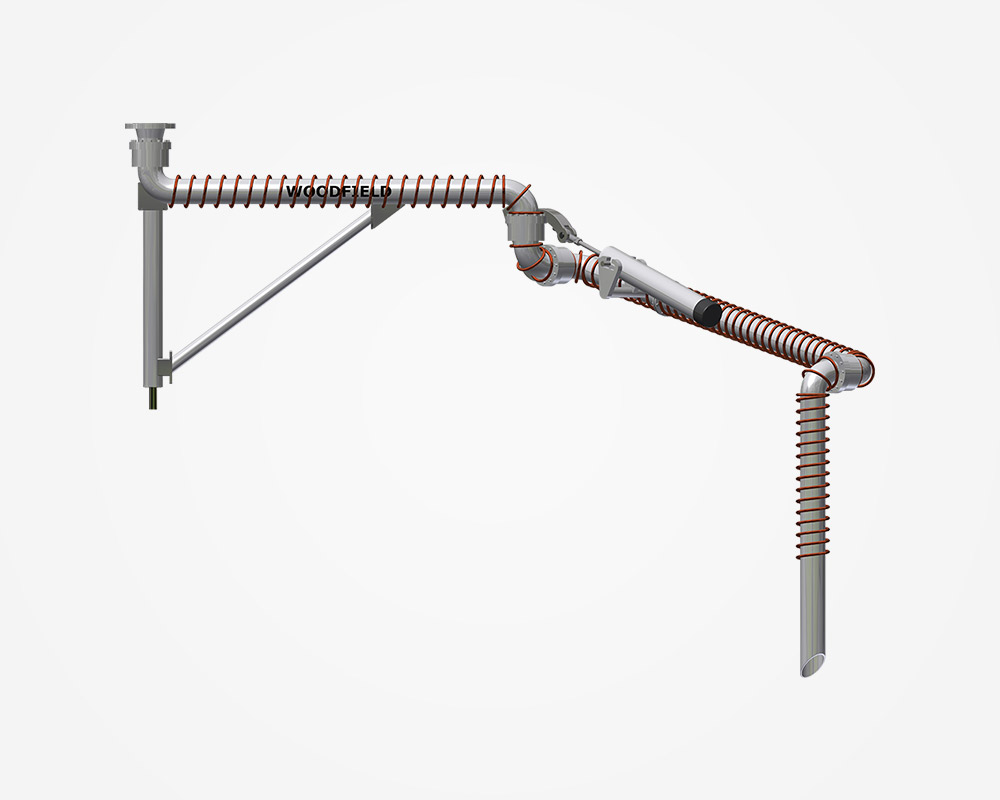

Верхние наливные рукава с электроподогревом большого радиуса действия W440-PT идеально подходят для товаров промышленного назначения, требующих минимальных или нулевых потерь тепла при перекачке в автоцистерны и железнодорожные вагоны, а также там, где значительная вероятность неточного месторасположения и на наливном рукаве установлено дополнительное оборудование.

Увеличенный радиус действия W440-PT и ее значительная вероятность неточного месторасположения обусловлены «поворотной стрелой на опоре», которая выступает из подъемной части стойки и к которой прикреплен наливной рукав с фиксированным вылетом. Поддерживаемая стрела обеспечивает еще большую дальность действия и/или повышенную грузоподъемность, необходимую длявыполнения подогрева трубопровода и изоляции. Поддерживаемая стрела обеспечивает дополнительную плоскость вращения и позволяет наливному рукаву «отслеживать» значительное расстояние вдоль осевой линии автоцистерны, железнодорожного вагона или контейнера-цистерны ISO. Доступно несколько вариантов сливных труб. Электроподогрева трубопровода в соответствии со спецификациями зон EX, где это необходимо

ДОСТУПНЫЕ РАЗМЕРЫ

3” x 2”, 4” x 3”, 6” x 4” и 8” x 6”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача все установлено на стойке

ОСОБЕННОСТИ

  • Конструкционные материалы: Углеродистые стали, нержавеющие стали 304L и 316L, сплавы с редкими добавками для конкретных областей применения, если применимо: дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, нержавеющая сталь 904L и т. п.
  • Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS)
  • Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
  • Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
  • Типичный диапазон перемещения по вертикали составляет от исходного положения +70° до положения налива -20°. Длина «опорной стрелы» обычно составляет 2000 мм, длина основной трубы обычно составляет от 2000 мм до 2800 мм, а длина напорной трубы — 1500 мм. Все размеры могут быть изменены в соответствии с конкретными областями применения.
  • Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку, все из которых закрепляются на стояке.
  • Возможны альтернативные конфигурации напорной трубы для конкретных областей применения
Показать больше

НАЛИВНЫЕ И СЛИВНЫЕ НИЖНИЕ РУКАВА, ЗАКЛЮЧЁННЫЕ В КОЖУХ

Наибольшую сложность представляет загрузка и выгрузка высоковязкого материала снизу. Такие продукты, как битум, асфальт, расплавленная сера и т.д., чрезвычайно сложны в обращении. Нижние наливные и сливные рукава с рубашкой компании WSI идеально подходят для таких продуктов, которые требуют минимальных или нулевых потерь тепла при перекачке в автоцистерны, железнодорожные вагоны, контейнеры ISO, а также там, где значительная вероятность неточного месторасположения и на наливном рукаве установлено дополнительное оборудование.

МОДЕЛЬ
  • W840 PJ Система с увеличенной рабочей зоной

ПОДРОБНАЯ ИНФОРМАЦИЯ

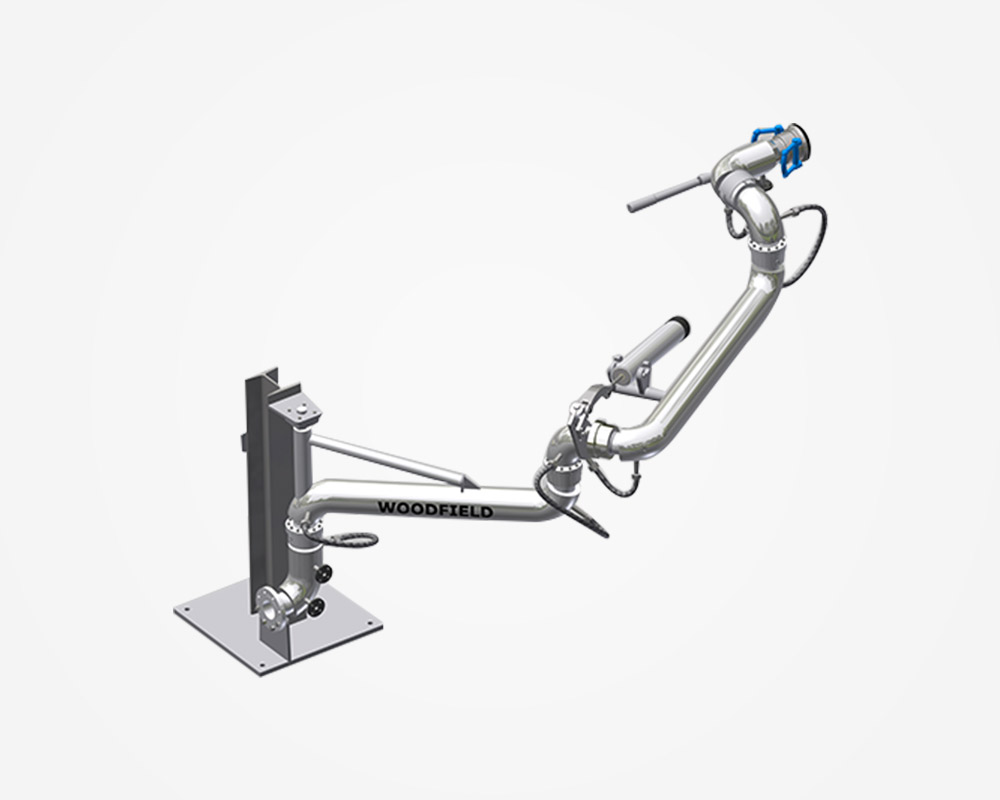

Нижние наливные рукава W840 PJ большого радиуса действия с паровой рубашкой идеально подходят для товаров промышленного назначения, требующих минимальных или нулевых потерь тепла при перекачке в автоцистерны, железнодорожные вагоны и контейнеры ISO, а также для случаев, когда на загрузочном рукаве установлено дополнительное оборудование.

Увеличенный радиус действия W840-PJ и ее значительная пропускная способность обусловлены «поворотной стрелой на опоре», которая выступает из подъемной части стойки и к которой прикреплен погрузочный рычаг с фиксированным вылетом. Стрела на опоре обеспечивает превосходную грузоподъемность, необходимую для удержания паровой рубашки и изоляции. Двухплоскостной шарнир подвесной мотор Style-70 с ручкой обеспечивает легкое и простое соединение с транспортным средством. Доступны различные форматы подключения к резервуару.

ДОСТУПНЫЕ РАЗМЕРЫ

3” x 2”, 4” x 3”, 6” x 4”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача все установлено на стойке

ОСОБЕННОСТИ

  • Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS)
  • Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
  • Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
  • Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку, все из которых закрепляются на стояке.
  • Типичный диапазон перемещения по вертикали составляет +50°/-10°.
  • Длина стрелы обычно составляет 1700 мм, длина с основным и внешним поворотным соединением — 1600 мм. Все размеры могут быть изменены в соответствии с конкретными областями применения.
Показать больше

ВЕРХНИЕ НАЛИВНЫЕ РУКАВА С РУБАШКОЙ

Наибольшую сложность представляет верхняя загрузка высоковязкого материала. Такие продукты, как битум, асфальт, расплавленная сера и т.д., чрезвычайно сложны в обращении. Верхние наливные рукава с рубашкой компании WSI идеально подходят для таких продуктов, которые требуют минимальных или нулевых потерь тепла при перекачке в автоцистерны, железнодорожные вагоны, контейнеры ISO, а также там, где значительная вероятность неточного месторасположения и на наливном рукаве установлено дополнительное оборудование.

МОДЕЛЬ
  • W440 PJ Система с увеличенной рабочей зоной

ПОДРОБНАЯ ИНФОРМАЦИЯ

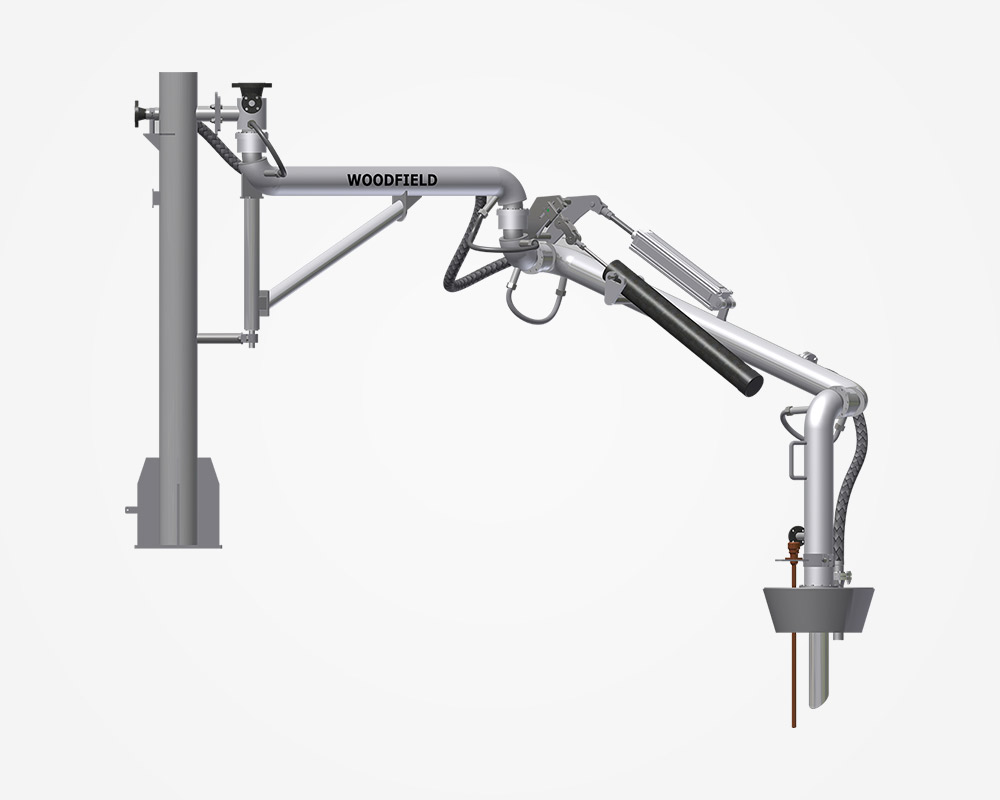

Верхние наливные рукава большого радиуса действия с паровой рубашкой W440 PJ идеально подходят для промышленных продуктов, требующих минимальных или нулевых потерь тепла при перекачке в автоцистерны и железнодорожные вагоны, а также там, где значительная вероятность неточного месторасположения и на загрузочном рукаве установлено дополнительное оборудование.

Увеличенный радиус действия W440-PJ и ее значительная вероятность неточного месторасположения обусловлены «поворотной стрелой на опоре», которая выступает из подъемной части стойки и к которой прикреплен наливной рукав с фиксированным вылетом. Стрела на опоре обеспечивает еще большую дальность действия и/или повышенную грузоподъемность, необходимую для переноски паровой рубашки и изоляции. Поддерживаемая стрела обеспечивает дополнительную плоскость вращения и позволяет наливному рукаву «отслеживать» значительное расстояние вдоль осевой линии автоцистерны, железнодорожного вагона или контейнера-цистерны ISO. Доступно несколько вариантов сливных труб.

ДОСТУПНЫЕ РАЗМЕРЫ

3” x 2”, 4” x 3”, 6” x 4” и 8” x 6”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача все установлено на стойке

ОСОБЕННОСТИ

  • Конструкционные материалы: Углеродистые стали, нержавеющие стали 304L и 316L, сплавы с редкими добавками для конкретных областей применения, если применимо: дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, нержавеющая сталь 904L и т. п.
  • Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS)
  • Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez™ и т. п. в зависимости от области применения.
  • Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
  • Типичный диапазон перемещения по вертикали составляет от исходного положения +70° до положения налива -20°.
  • Длина «опорной стрелы» обычно составляет 2000 мм, длина основной трубы обычно составляет от 2000 мм до 2800 мм, а длина напорной трубы — 1500 мм. Все размеры могут быть изменены в соответствии с конкретными областями применения.
  • Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку, все из которых закрепляются на стояке.
  • Возможны альтернативные конфигурации напорной трубы для конкретных областей применения
Показать больше
