Решения по погрузке и разгрузке железнодорожных и автомобильных грузов

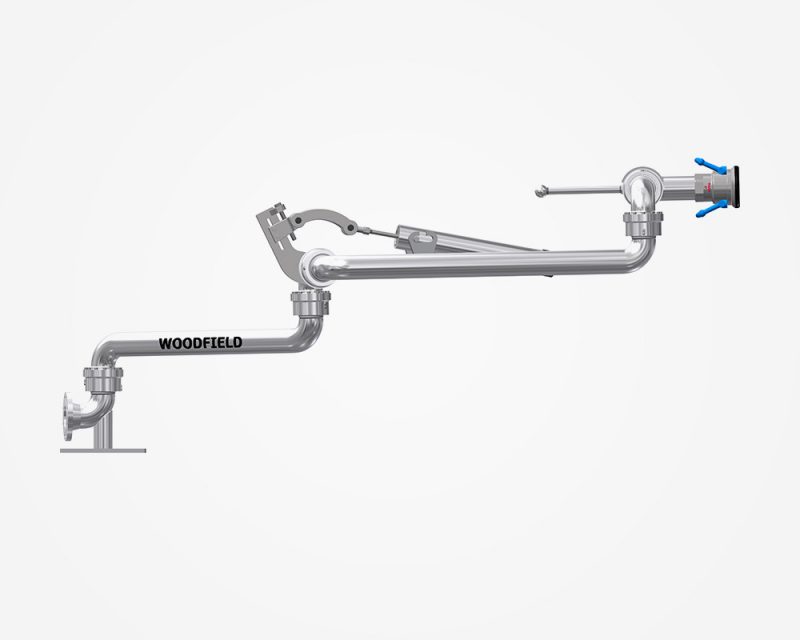

Безопорные нижние наливные рукава W740 большого радиуса действия для химической продукции и товаров промышленного назначения идеально подходят для загрузки/выгрузки автоцистерн и железнодорожных вагонов. Большой радиус действия обеспечивает большую гибкость при обнаружении неточного месторасположения или препятствий со стороны другого оборудования железнодорожных цистерн и автоцистерн. Большой радиус действия W740 и значительная возможность неточного месторасположения обусловлены безопорной поворотной стрелой, которая выдвигается из подъемной стойки на стойке. Это обеспечивает дополнительную плоскость вращения и позволяет наливному рукаву отслеживать расстояние вдоль нижней стороны железнодорожного вагона или нижней стороны и задней части автоцистерны.

Модель W740 оснащена двухплоскостным шарнирным соединением Style-70 Outboard с ручкой на внешнем конце.

Внешние соединения обычно представляют собой муфты сухого разъёма, быстроразъемные соединения, муфты с кулачковым пазом или фланцевые соединения в зависимости от области применения. При необходимости могут быть встроены разрывные муфты и системы продувки.

ДОСТУПНЫЕ РАЗМЕРЫ

2”, 3”, 4” и 6”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача

ОСОБЕННОСТИ

• Конструкционные материалы: Углеродистые стали, алюминий, нержавеющие стали 304L, 316L и 904L. Сплавы с редкими добавками, дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, сплав 20, монель, инконель и т. п.
• Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS)
• Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
• Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
• Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку, все из которых закрепляются на стояке.
• Типичный диапазон перемещения по вертикали составляет +50°/-10°.
• Длина стрелы обычно составляет 1500 мм, длина с основным и внешним поворотным соединением — 1600 мм. Все размеры могут быть изменены в соответствии с конкретными областями применения.

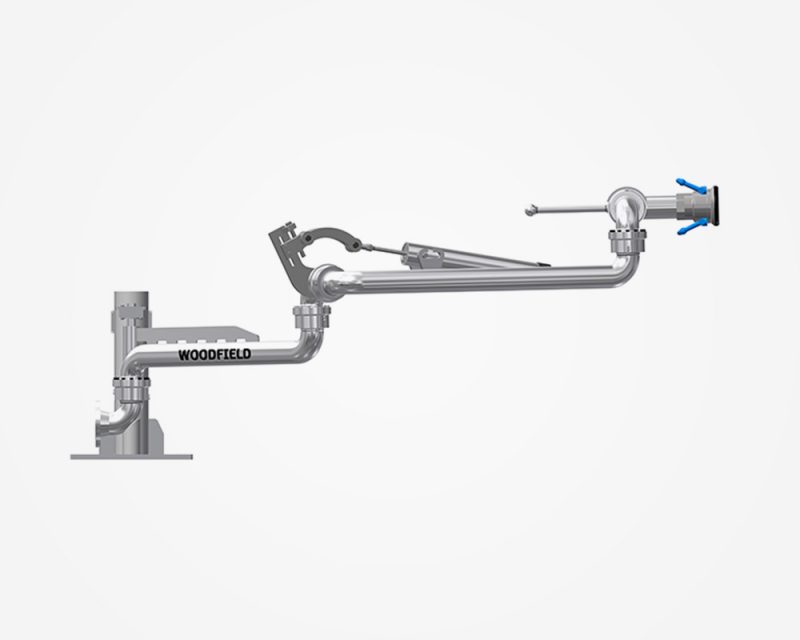

Безопорные нижние наливные рукава W840 большого радиуса действия для химической продукции и товаров промышленного назначения идеально подходят для загрузки/выгрузки автоцистерн и железнодорожных вагонов. Большой радиус действия обеспечивает большую гибкость при обнаружении неточного месторасположения или препятствий со стороны другого оборудования железнодорожных цистерн/автоцистерн. Большой радиус действия W840 и значительная вероятность неточного месторасположения обусловлены опорной поворотной стрелой, которая выдвигается из подъемной стойки на стойке. Это обеспечивает дополнительную плоскость вращения и позволяет наливному рукаву выдерживать больший внешний вес и отслеживать расстояние вдоль нижней стороны железнодорожного вагона или нижней стороны и задней части автоцистерны.

Модель W840 оснащена двухплоскостным шарнирным соединением Style-70 Outboard с ручкой на внешнем конце.

Внешние соединения обычно представляют собой сухоразъемные соединения, быстроразъемные соединения, муфты с кулачковым пазом иkb фланцевые соединения в зависимости от области применения. При необходимости могут быть встроены быстроразъемные соединения и системы продувки.

ДОСТУПНЫЕ РАЗМЕРЫ

2”, 3”, 4” и 6”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача, установленная на стойке

ОСОБЕННОСТИ

• Конструкционные материалы: Углеродистые стали, алюминий, нержавеющие стали 304L, 316L и 904L. Сплавы с редкими добавками, дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, сплав 20, монель, инконель и т. п.
• Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS)
• Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
• Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
• Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку, все из которых закрепляются на стояке.
• Типичный диапазон перемещения по вертикали составляет +50°/-10°.
• Длина стрелы обычно составляет 1700 мм, длина с основным и внешним поворотным соединением — 1600 мм. Все размеры могут быть изменены в соответствии с конкретными областями применения.

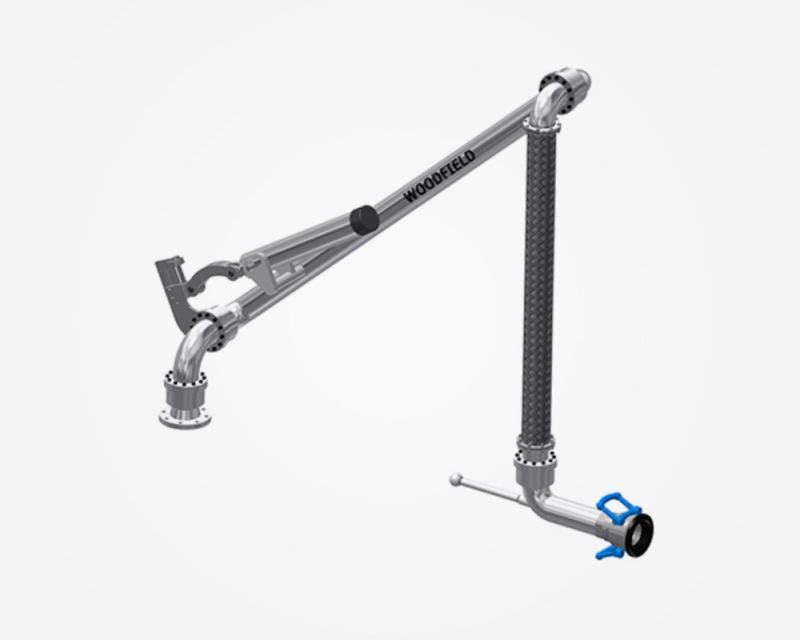

Нижние наливные рукава W940-H в форме треугольника для химической продукции/товаров промышленного назначения идеально подходят для загрузки/выгрузки автоцистерн и железнодорожных вагонов. Наливные/сливные рукава в форме треугольникалучше всего подходят для узких дорожек или там, где требуется обслуживание обеих сторон дорожки. Для грузовых автомобилей-цистерн Каркаснные нижние наливные/сливные рукава в форме треугольника могут также обслуживать заднюю часть автомобиля.

Модель W940-H оснащена гибким сливным шлангом поворотным на 90° соединением Style-30 Outboard с ручкой на внешнем конце.

Внешние соединения обычно представляют собой сухоразъемные соединения, быстроразъемные соединения или муфты с кулачковым пазом и фланцевые соединения в зависимости от области применения. При необходимости могут быть встроены быстроразъемные соединения и системы продувки.

ДОСТУПНЫЕ РАЗМЕРЫ

2”, 3”, 4” и 6”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача

ОСОБЕННОСТИ

• Конструкционные материалы: Углеродистые стали, алюминий, нержавеющие стали 304L, 316L и 904L. Сплавы с редкими добавками, дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, сплав 20, монель, инконель и т. п.
• Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS)
• Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
• Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
• Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку.
• Типичный диапазон перемещения по вертикали составляет +60°/+30°.
• Длина основной трубы обычно составляет 1500 мм. Длина напорного шланга с внешним поворотным соединением типа 30 и рукояткой на внешнем конце составляет 1800 мм.
• Все размеры могут быть изменены в соответствии с конкретными областями применения.

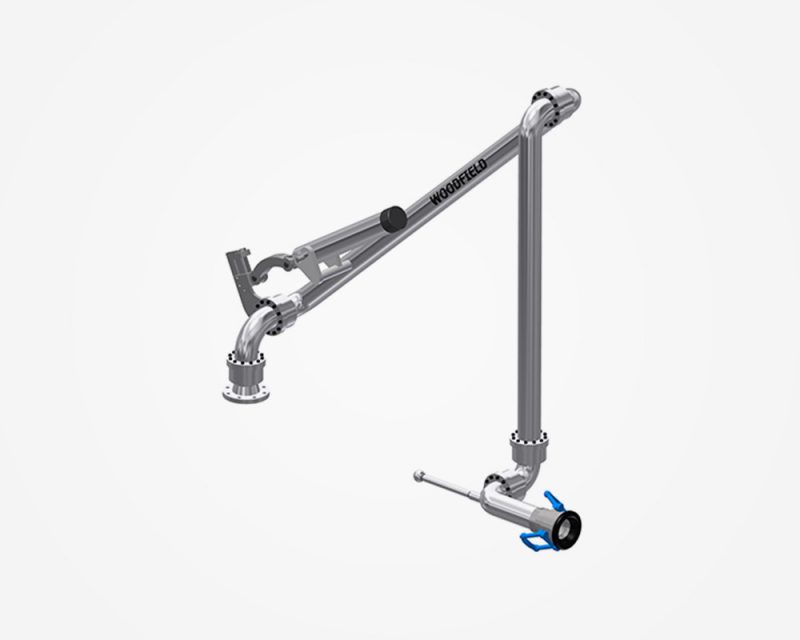

Нижние наливные рукава W940 в форме треугольника для химической продукции/товаров промышленного назначения идеально подходят для загрузки/выгрузки автоцистерн и железнодорожных вагонов. Наливные/сливные рукава в форме треугольникалучше всего подходят для узких дорожек или там, где требуется обслуживание обеих сторон дорожки. Для грузовых автомобилей-цистерн Каркаснные нижние наливные/сливные рукава в форме треугольника могут также обслуживать заднюю часть автомобиля.

W940 имеет цельную сливную трубу и двухплоскостное поворотное соединение Style-50 Outboard с ручкой на внешнем конце.

Внешние соединения обычно представляют собой сухоразъемные соединения, быстроразъемные соединения или муфты с кулачковым пазом и фланцевые соединения в зависимости от области применения. При необходимости могут быть встроены быстроразъемные соединения и системы продувки.

ДОСТУПНЫЕ РАЗМЕРЫ

2”, 3”, 4” и 6”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача

ОСОБЕННОСТИ

• Конструкционные материалы: Углеродистые стали, алюминий, нержавеющие стали 304L, 316L и 904L. Сплавы с редкими добавками, дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, сплав 20, монель, инконель и т. п.
• Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS)
• Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
• Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
• Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку.
• Типичный диапазон перемещения по вертикали составляет +60°/+30°.
• Длина основной трубы обычно составляет 1500 мм. Длина напорной трубы с внешним поворотным соединением типа 50 и рукояткой на внешнем конце составляет 1800 мм.
• Все размеры могут быть изменены в соответствии с конкретными областями применения.

Безопорные нижние наливные рукава W740 большого радиуса действия для химической продукции и товаров промышленного назначения идеально подходят для загрузки/выгрузки автоцистерн и железнодорожных вагонов. Большой радиус действия обеспечивает большую гибкость при обнаружении неточного месторасположения или препятствий со стороны другого оборудования железнодорожных цистерн и автоцистерн. Большой радиус действия W740 и значительная возможность неточного месторасположения обусловлены безопорной поворотной стрелой, которая выдвигается из подъемной стойки на стойке. Это обеспечивает дополнительную плоскость вращения и позволяет наливному рукаву отслеживать расстояние вдоль нижней стороны железнодорожного вагона или нижней стороны и задней части автоцистерны.

Модель W740 оснащена двухплоскостным шарнирным соединением Style-70 Outboard с ручкой на внешнем конце.

Внешние соединения обычно представляют собой муфты сухого разъёма, быстроразъемные соединения, муфты с кулачковым пазом или фланцевые соединения в зависимости от области применения. При необходимости могут быть встроены разрывные муфты и системы продувки.

ДОСТУПНЫЕ РАЗМЕРЫ

2”, 3”, 4” и 6”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача

ОСОБЕННОСТИ

• Конструкционные материалы: Углеродистые стали, алюминий, нержавеющие стали 304L, 316L и 904L. Сплавы с редкими добавками, дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, сплав 20, монель, инконель и т. п.
• Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS)
• Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
• Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
• Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку, все из которых закрепляются на стояке.
• Типичный диапазон перемещения по вертикали составляет +50°/-10°.
• Длина стрелы обычно составляет 1500 мм, длина с основным и внешним поворотным соединением — 1600 мм. Все размеры могут быть изменены в соответствии с конкретными областями применения.

Безопорные нижние наливные рукава W840 большого радиуса действия для химической продукции и товаров промышленного назначения идеально подходят для загрузки/выгрузки автоцистерн и железнодорожных вагонов. Большой радиус действия обеспечивает большую гибкость при обнаружении неточного месторасположения или препятствий со стороны другого оборудования железнодорожных цистерн/автоцистерн. Большой радиус действия W840 и значительная вероятность неточного месторасположения обусловлены опорной поворотной стрелой, которая выдвигается из подъемной стойки на стойке. Это обеспечивает дополнительную плоскость вращения и позволяет наливному рукаву выдерживать больший внешний вес и отслеживать расстояние вдоль нижней стороны железнодорожного вагона или нижней стороны и задней части автоцистерны.

Модель W840 оснащена двухплоскостным шарнирным соединением Style-70 Outboard с ручкой на внешнем конце.

Внешние соединения обычно представляют собой сухоразъемные соединения, быстроразъемные соединения, муфты с кулачковым пазом иkb фланцевые соединения в зависимости от области применения. При необходимости могут быть встроены быстроразъемные соединения и системы продувки.

ДОСТУПНЫЕ РАЗМЕРЫ

2”, 3”, 4” и 6”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача, установленная на стойке

ОСОБЕННОСТИ

• Конструкционные материалы: Углеродистые стали, алюминий, нержавеющие стали 304L, 316L и 904L. Сплавы с редкими добавками, дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, сплав 20, монель, инконель и т. п.
• Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS)
• Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
• Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
• Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку, все из которых закрепляются на стояке.
• Типичный диапазон перемещения по вертикали составляет +50°/-10°.
• Длина стрелы обычно составляет 1700 мм, длина с основным и внешним поворотным соединением — 1600 мм. Все размеры могут быть изменены в соответствии с конкретными областями применения.

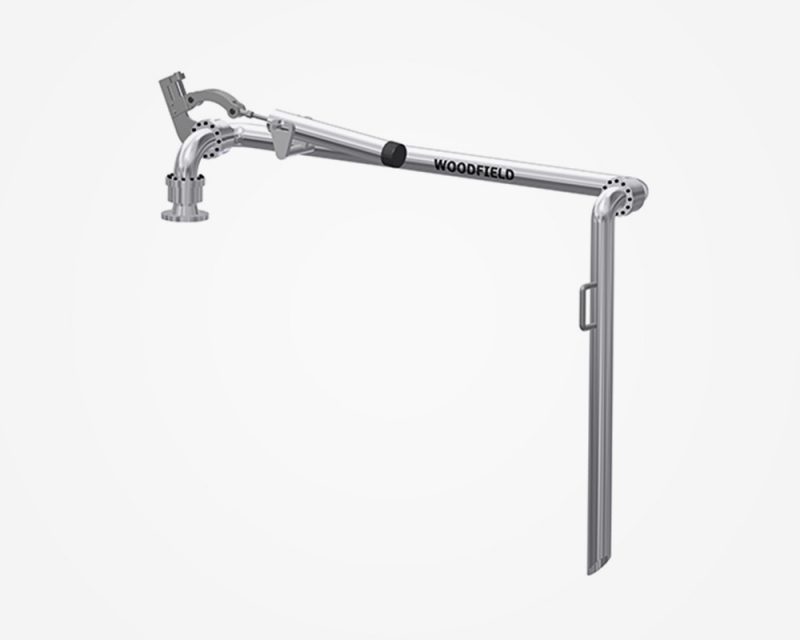

Наливные рукава W140 с фиксированным вылетом для химического и промышленного применения специально разработаны для конкретного продукта или пара, который они транспортируют. Идеально подходит для загрузки односекционных автоцистерн или железнодорожных вагонов, которые можно точно обнаружить (позиционировать).

Загрузочные рукава с фиксированным вылетом имеют ограниченные возможности по размещению необнаруженных (вне позиции) танков.

ДОСТУПНЫЕ РАЗМЕРЫ

2”, 3”, 4” и 6”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача

ОСОБЕННОСТИ

• Конструкционные материалы: Углеродистые стали, алюминий, нержавеющие стали 304L, 316L и 904L. Сплавы с редкими добавками, дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, сплав 20, монель, инконель и т. п.
• Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS)
• Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
• Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
• Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку.
• Типичный диапазон перемещения по вертикали составляет от исходного положения +70° до положения налива -20°
• Длина основной трубы обычно составляет от 2000 мм до 3000 мм, а длина напорной трубы — 1200 мм. Все размеры могут быть изменены в соответствии с конкретными областями применения.
• Возможны альтернативные конфигурации напорной трубы (шланг и/или внешние поворотные соединения) для систем слива и систем с замкнутым контуром.

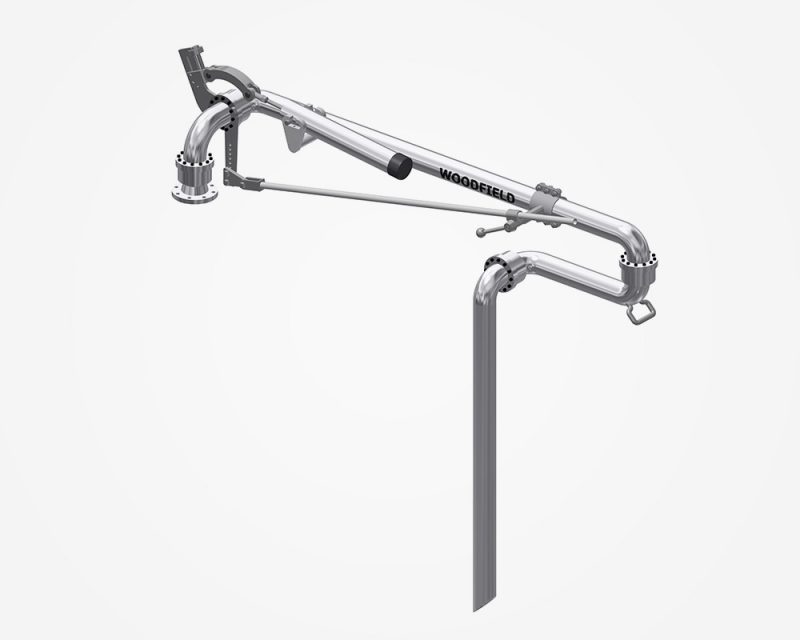

Верхние наливные рукава W240 с переменным вылетом для химических и промышленных продуктов идеально подходят для загрузки автоцистерн с одним или несколькими отсеками, а также железнодорожных вагонов, где требуется небольшое значение неправильного расположения (позиционирование).

Наливные рукава с переменным вылетом swivel joint оснащены дополнительной трубой и дополнительным поворотным соединением, которое обеспечивает дополнительную плоскость ориентации после фиксации основной трубы в положении ll.

ДОСТУПНЫЕ РАЗМЕРЫ

2”, 3”, 4” и 6”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача

ОСОБЕННОСТИ

• Конструкционные материалы: Углеродистые стали, алюминий, нержавеющие стали 304L, 316L и 904L. Сплавы с редкими добавками, дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, сплав 20, монель, инконель и т. п.
• Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS).
• Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
• Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
• Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку.
• Типичный диапазон перемещения по вертикали составляет от исходного положения +70° до положения налива -20°
• Длина основной трубы обычно составляет от 2000 мм до 2500 мм, а длина напорной трубы — 1200 мм, при этом все размеры могут быть изменены в соответствии с конкретными областями применения.
• Возможны альтернативные конфигурации напорной трубы для систем слива и систем с замкнутым контуром.

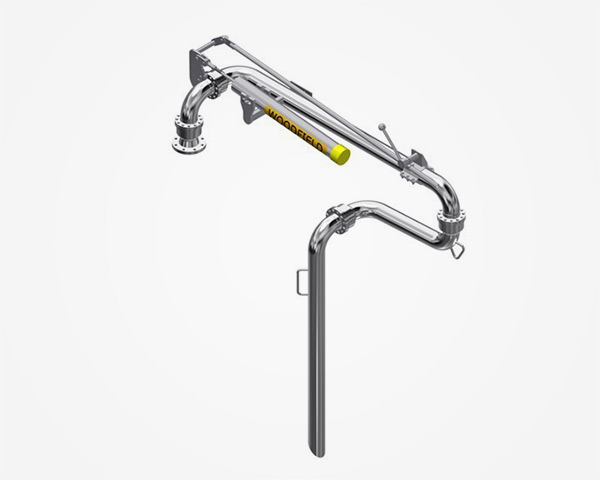

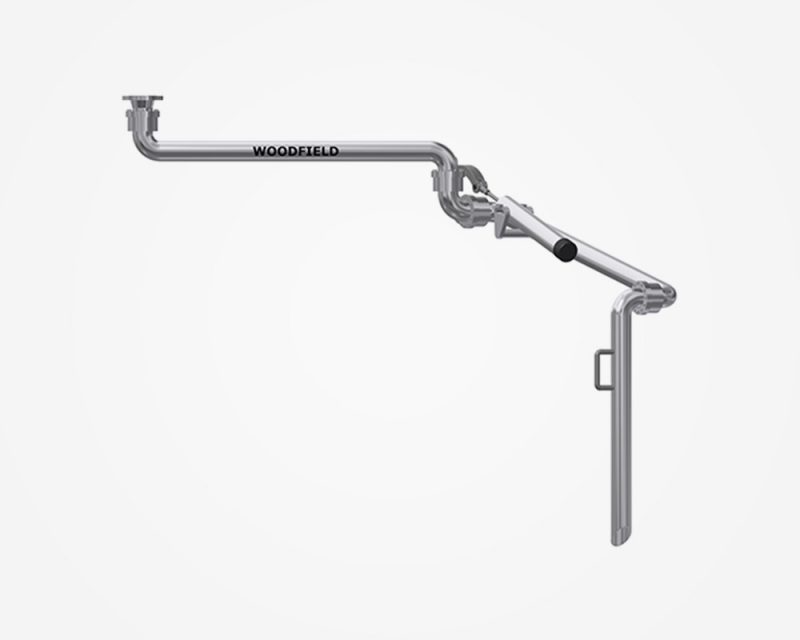

Верхние наливные рукава большого радиуса действия W340 для химической продукции/товаров промышленного назначения идеально подходят для загрузки/разгрузки многосекционных автоцистерн без необходимости перемещения транспортного средства или там, где возможно значительная вероятность неточного месторасположения, например, при соединении с линией сцепленных железнодорожных цистерн. Увеличенный радиус действия W340 и ее значительная вероятность неточного месторасположения обусловлены «безпорной поворотной стрелой», которая выступает из подъемной части стойки и к которой прикреплен наливной рукав с фиксированным вылетом. Это обеспечивает дополнительную плоскость вращения и позволяет наливному рукаву «отслеживать» значительное расстояние вдоль осевой линии автоцистерны, железнодорожного вагона или контейнера-цистерны ISO.

ДОСТУПНЫЕ РАЗМЕРЫ

2”, 3”, 4” и 6”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача, установленная на стойке

ОСОБЕННОСТИ

• Конструкционные материалы: Углеродистые стали, алюминий, нержавеющие стали 304L, 316L и 904L. Сплавы с редкими добавками, дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, сплав 20, монель, инконель и т. п.
• Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS)
• Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
• Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
• Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку, все из которых закрепляются на стояке.
• Типичный диапазон перемещения по вертикали составляет от исходного положения +70° до положения налива -20°.
• Длина «стрелы» обычно составляет 1500 мм, длина основной трубы обычно составляет от 2000 мм до 2300 мм, а длина напорной трубы — 1500 мм. Все размеры могут быть изменены в соответствии с конкретными областями применения.
• Возможны альтернативные конфигурации напорной трубы для систем слива и систем с замкнутым контуром.

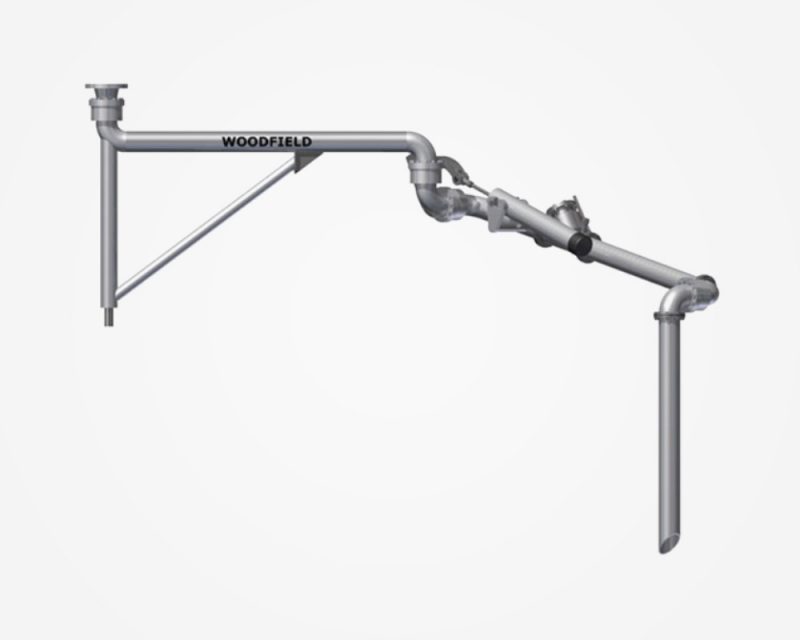

Верхние наливные рукава большого радиуса действия для химической продукции и товаров промышленного назначения W440 идеально подходят для погрузки/разгрузки многосекционных автоцистерн без необходимости перемещения транспортного средства, а также в тех случаях, когда возможно значительное неточное месторасположение и требуется дополнительное оборудование на наливном рукаве. Увеличенный радиус действия W440 и ее значительная вероятность неточного месторасположения обусловлены «поворотной стрелой на опоре», которая выступает из подъемной части стойки и к которой прикреплен наливной рукав с фиксированным вылетом. Стрела на опоре обеспечивает еще большую дальность действия и/или повышенную грузоподъемность, необходимую для переноски паровой рубашки и изоляции, чем безопорный наливной рукав. Опорная стрела обеспечивает дополнительную плоскость вращения и позволяет наливному рукаву «отслеживать» значительное расстояние вдоль осевой линии автоцистерны, железнодорожного вагона или контейнера-цистерны ISO.

ДОСТУПНЫЕ РАЗМЕРЫ

2”, 3”, 4” и 6”

ДОСТУПНЫЕ КОНФИГУРАЦИИ

Левая или правая
Подача вверх или вниз
Боковая подача, установленная на стойке

ОСОБЕННОСТИ

• Конструкционные материалы: Углеродистые стали, алюминий, нержавеющие стали 304L, 316L и 904L. Сплавы с редкими добавками, дуплексная нержавеющая сталь, супердуплексная нержавеющая сталь, сплав 20, монель, инконель и т. п.
• Поворотные соединения разъемными фланцами с двойной дорожкой качения (WL2) или одинарной дорожкой качения (WSS)
• Уплотнения изготавливаются из Viton™, нитрила, этилен-пропиленового каучука, фторопласта, Kalrez ™ и т. п. в зависимости от области применения.
• Пружина сжатия, противовес, пневматические и гидравлические системы управления равновесием
• Возможны конфигурации с подачей с левой стороны, с правой стороны, сверху, снизу и сбоку, все из которых закрепляются на стояке.
• Типичный диапазон перемещения по вертикали составляет от исходного положения +70° до положения налива -20°.
• Длина «опорной стрелы» обычно составляет 2000 мм, длина основной трубы обычно составляет от 2000 мм до 2800 мм, а длина напорной трубы — 1500 мм. Все размеры могут быть изменены в соответствии с конкретными областями применения.
• Возможны альтернативные конфигурации напорной трубы для систем слива и систем с замкнутым контуром.
